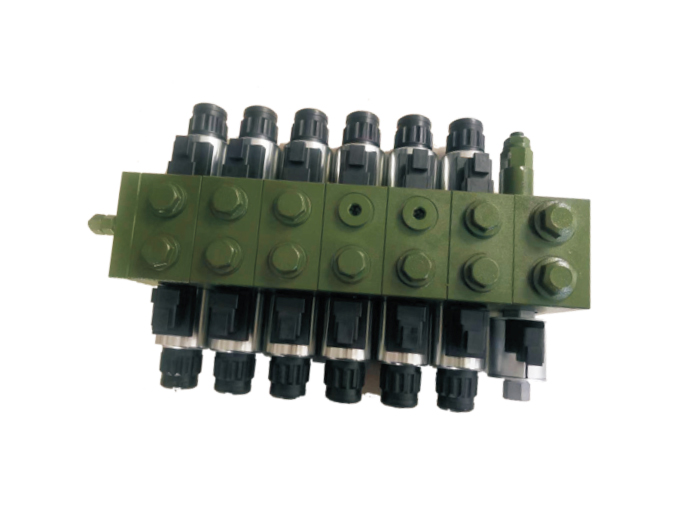

Jaké jsou požadavky na materiál pro elektromagnetické vícecestné ventily?

Výběr materiálu pro elektromagnetický vícecestný ventil přímo ovlivňuje jeho tlakovou odolnost, odolnost proti opotřebení, odolnost proti korozi a životnost. Vyžaduje komplexní zvážení faktorů, jako je provozní tlak, vlastnosti média a podmínky prostředí.

Níže jsou uvedeny klíčové požadavky na výběr materiálu a typická aplikační řešení:

I. Požadavky na materiál základní součásti

1. Materiál tělesa ventilu

Typ materiálu | Vlastnosti | Použitelné scénáře

Tvárná litina (QT500-7) | Vysoká pevnost (pevnost v tahu ≥500MPa), dobré tlumení vibrací, nízká cena | Středotlaké a nízkotlaké systémy (≤35MPa), strojírenské stroje

Kovaná ocel (42CrMo) | Ultra vysoká pevnost (pevnost v tahu ≥1000MPa), odolná proti únavě, tepelně zpracovaná a temperovaná | Vysokotlaké systémy (42MPa ), hutní zařízení

Hliníková slitina (6061-T6) | Lehký (hustota 2,7g/cm³), odolný proti korozi, ale nižší tlaková odolnost (≤21MPa) | Letectví, mobilní zařízení

Nerezová ocel (316L) | Odolné vůči korozi kyselin a zásad/mořské vody, ale vysoké náklady | Chemický průmysl, offshore plošiny

Speciální ošetření:

Povrchová úprava vnitřní stěny: Ra≤0,4μm, snižuje odpor proudění.

Výztuž povlaku: Dutina tělesa ventilu je potažena povlakem WC-Co (tvrdost HV1200 ), odolným proti erozi částicemi.

2. Jádro a pouzdro ventilu

Kombinace materiálů | Výhody | Technické parametry

20CrMnTi nauhličované a kalené tvrdé chromování | Tvrdost povrchu HRC60-62, Odolnost proti opotřebení | Tloušťka pokovení ≥0,03 mm, životnost ≥1 milion cyklů

Nerezová ocel (440C) PTFE povlak | Odolnost proti korozi a nízký koeficient tření (μ≤0,05) | Vhodné pro média voda-glykol

Keramika (Al2O3/ZrO₂) | Ultra odolný proti opotřebení, antiadhezní, ale křehký | Používá se pro vysokotlaké (≥60MPa) extrémní pracovní podmínky

Precision Fit:

Ovládání jádra ventilu a otvoru ventilu:

Běžný ventil: 0,01~0,03 mm

Vysoce přesný ventil: ≤0,005 mm (vyžaduje montáž s řízenou teplotou)

3. Těsnění

Materiál | Teplotní rozsah | Odolnost médií | Životnost

Nitrilový kaučuk (NBR) | -30℃~100℃ Minerální olej, emulze voda-olej: 500 000 cyklů

Fluorkaučuk (FKM): -20℃~200℃, kyseliny a zásady, syntetické esterové oleje: 1 milion cyklů

Polyuretan (PU): -40℃~80℃, vysoká odolnost proti opotřebení, ale není odolný proti hydrolýze: 300 000 cyklů

Kovová kostra PTFE: -100℃~260℃, všechny hydraulické oleje, vysoce korozivní média: 2 miliony cyklů

II. Strategie výběru materiálu na základě pracovních podmínek

1. Vysokotlaké pracovní podmínky pro velké zatížení (např. stroje na ražení tunelů)

Tělo ventilu: 42CrMo kovaná ocel (kalená a temperovaná HB280-320)

Jádro ventilu: 20CrMnTi nauhličená a kalená laserem pokrytá slitina stelitu

Těsnění: FKM PTFE kompozitní těsnění

2. 3. Korozivní prostředí (např. chemická zařízení)

Tělo ventilu: 316L nerezová ocel (pasivovaná)

Jádro ventilu: 17-4PH srážkově tvrzená nerezová ocel

Těsnění: PTFE Full-Encapsulation Structure

4. Nízkoteplotní prostředí (např. pozemní stroje)

Tělo ventilu: QT400-18L (nízkoteplotní tvárná litina, -60℃ energie nárazu ≥12J)

Těsnění: silikonový kaučuk (MVQ) nebo hydrogenovaný nitrilbutadienový kaučuk (HNBR)

5. Potravinářské/farmaceutické vybavení

Tělo ventilu: Nerezová ocel 304 (elektricky leštěná Ra≤0,2μm)

Těsnění: pryž EPDM s certifikací FDA

III. Aplikace speciálních funkčních materiálů

Antistatické požadavky:

Jádro ventilu s přidaným uhlíkovým vláknem (objemový odpor ≤10⁶Ω·cm), aby se zabránilo jiskrám při vznícení prachu.

Konstrukce pro snížení hmotnosti:

Tělo ventilu z titanové slitiny (TC4), se stejnou pevností jako ocel, ale o 40 % lehčí.

Ultra dlouhá životnost:

Jádro ventilu používá diamantový uhlíkový povlak (DLC) s koeficientem tření <0,02.

IV. Běžná selhání materiálu a protiopatření

Režim poruchy | Příčina | Řešení

Bodování jádra ventilu | Tvrdé částice vnikající do mezery | Vyměňte za online filtr ventilového pouzdra potaženého WC-Co

Opuch těsnění | Nekompatibilita olejů a materiálů | Nahraďte materiálem FKM nebo PTFE

Praskání tělesa ventilu | Vady odlitku nebo tlakový ráz | Použijte návrh optimalizace napětí konečných prvků těla ventilu z kované oceli

V. Budoucí materiálové trendy

Inteligentní materiály: jádro ventilu ze slitiny s tvarovou pamětí, regulace průtoku přizpůsobená teplotě.

Nanokompozitní materiály: Tělo ventilu vyztužené grafenem, pevnost zvýšená o 50 %.

3D tisk: Materiály s gradientem struktury optimalizované pro topologii (např. chladicí kanály z mědi a oceli).

Doporučení pro výběr: Vyžaduje se komplexní vyhodnocení s ohledem na faktory, jako jsou náklady (materiály tvoří 30 %~50 % celkových nákladů na těleso ventilu), provozní podmínky a cyklus údržby. Upřednostněte možnosti materiálů, které jsou certifikovány podle ISO 4400/DIN 24340.
